由于新產品結構的需求，需要生產煙片嘴棒和降溫嘴棒，為節約產能資源，在原有KDF2、ZL21、ZL23嘴棒成型機上改造，特提供如下方案，僅供參考。

第一節    降溫嘴棒生產改造

降溫嘴棒是半透明的食品級淀粉材料，經過加溫、壓皺、成型的工藝過程生產而成，在KDF2. ZL21、ZL23成型機生產該型嘴棒國內尚屬首例，因此需要對設備進行針對性的技術改造。

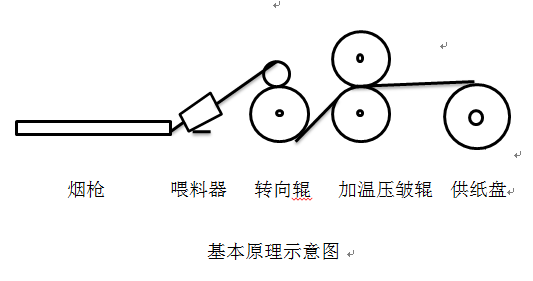

一、    基本原理

由西門子S7-200系列PLC集中控制，供紙電機、皺輥電機跟主機速度，張力傳感器感受供紙張力糾偏補償速度，溫控器控制設定溫度，觸摸屏顯示調整系統參數，喂料器將皺紙送入成型煙槍。

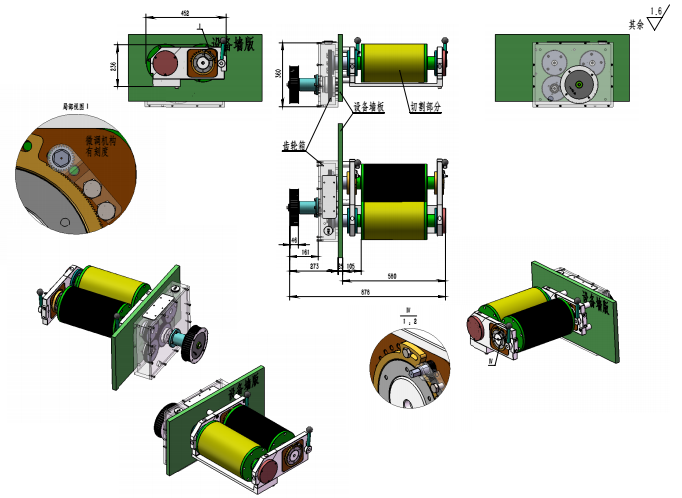

二、    系統組成

系統主要由電控柜、觸摸屏、溫控器、供紙輥、加溫皺紙輥、張力傳感器、輔助傳動輥、喂料器、成型煙槍、煙舌等組成。

三、技術措施

1.將開松機所屬部位的配件拆除，只留原機機架。

2.將新改系統的總成安裝在原機的機架上。

3.電控柜安置于設備的適當位置。

4.更換煙槍總成。

5.更換喂料器。

6.帶料調試。

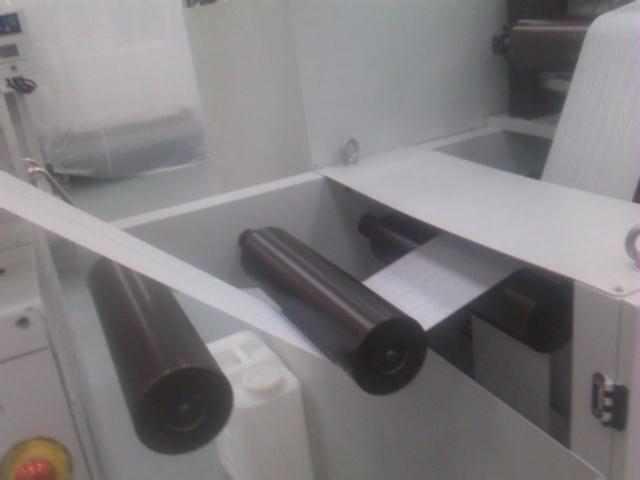

四、KDF2現場照片(參考)
